問１ 社内試験と社外資格の取得の履歴管理に関する次の記述を読んで，設問１〜３に答えよ。
設問１ 図１の履歴管理データベースを基に作成したE-R図を，図２に示す。図２中の□に入れる適切な字句を，
解答群の中から選べ。

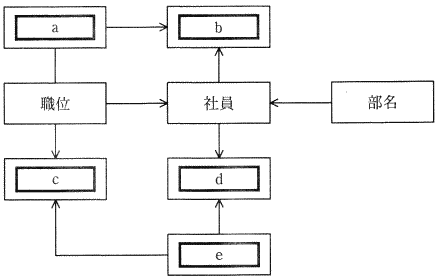

図２ 履歴管理データベースを基に作成したE-R図
解答群
ア 資格
イ 資格取得履歴
ウ 社内試験
エ 社内試験履歴
オ 前提資格
解答
| 解答枠 | 解答 | 解説 |
| ａ | ウ | Ａ社の昇格の前提条件は社内試験の合格または資格取得であるが、 昇格の前提条件となる資格は複数定められているため、 社内試験の合格と昇格の前提条件は１対１の関係にあると考えられるため、ａはウ（社内試験）となる。 |
| ｂ | エ | 社内試験を受けた社員は、その履歴が社内試験履歴表に登録されるため、社内試験とその履歴は1対多の関係にあり、 ｂはエ（社内試験履歴）となる。 |
| ｃ | オ | 前提資格表では職位番号に対し、必要な資格番号が登録されているため、職位と前提資格は1対多の関係にあり、 ｃはオ（前提資格）となる。 |
| ｄ | イ | 資格を取得した各社員の履歴が資格取得履歴表に登録されるため、 社員と資格取得履歴、資格とその取得履歴はそれぞれ1対多の関係にあり、ｄはイ（資格取得履歴）となる。 |
| ｅ | ア | 資格は資格取得履歴、前提資格とそれぞれ1対多の関係にあるため、ｅはア（資格）となる。 |
